LM 가이드 / SBC LM 가이드

SBC LM 가이드

|SBG-FL형(고하중형) | SBG-SL형 (고하중형) | SBG-FLL형 (초고하중형) | SBG-SLL형 (초고하중형) |
| SBS-SL형 | SBS-SLL형 | SBM(S)형 | SBS-FV형 | SBS-SV형 |

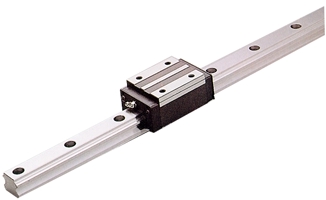

▶ SBS -SL형(블록) 단위 :mm

기본번호	조 립 치 수				블럭 치 수
	높이 H	E	W₂	폭 W	길이 L	설치 탭구멍		L₁	K	T	구리스니플
	높이 H	E	W₂	폭 W	길이 L	B X J	M X ℓ	L₁	K	T	설치구멍	T₁	N
SBS 15 SL	24	3	9.5	34	58.8	26x26	M4x6	38.8	21	6	Ø3 관통구멍	4	5
SBS 20 SL	28	3.5	12	44	77.2	32x32	M5x8	50.8	24.5	7.5	M6x0.75	5	10.5
SBS 25 SL	33	5	12.5	48	86.9	35x35	M6x8	59.5	28	8	M6x0.75	5.2	10.5
SBS 25 HL	36	5	12.5	48	86.9	35x35	M6x8	59.5	31	11	M6x0.75	8.2	10.5
SBS 30 SL	42	6	16	60	99	40x40	M8x12	70.4	36	12	M6x0.75	8.5	10.5
SBS 35 SL	48	7.5	18	70	111.6	50x50	M8x12	80.4	40.5	15	M6x0.75	9.5	10.5

▶ SBS -SL형(레일)

기본번호	레 일 치 수						기 본 정 격 하 중					중 량
	레일 폭 W1	레일 높이 H1	피치 F	설치 볼트구멍 dxDxh	G 추장	레일 최대길이 Lomax	동정격 C(kgf)	정정격 Co(kgf)	정모먼트(kgfㆍm)			베어링 (kgf)	레일 (kgf/m)
	레일 폭 W1	레일 높이 H1	피치 F	설치 볼트구멍 dxDxh	G 추장	레일 최대길이 Lomax	동정격 C(kgf)	정정격 Co(kgf)	MRo	MPo	Mro	베어링 (kgf)	레일 (kgf/m)
SBS 15 SL	15	15	60	4.5x7.5x5.3	20	3,000	850	1370	7	5	5	0.2	1.45
SBS 20 SL	20	17.5	60	6x9.5x8.5	20	4,000	1450	2560	22	18	18	0.33	2.20
SBS 25 SL	23	21.8	60	7x11x9	20	4,000	2140	4000	36	32	31	0.56	3.10
SBS 25 HL	23	21.8	60	7x11x9	20	4,000	2140	4000	36	32	31	0.56	3.10
SBS 30 SL	28	25	80	9x14x12	20	4,000	2980	5490	60	50	49	0.98	4.45
SBS 35 SL	34	29	80	9x14x12	20	4,000	3960	7010	96	75	73	1.63	6.40
