LM가이드 액츄에이터 KR 6525형

Warning: main(../top.htm) [function.main]: failed to create stream: No such file or directory in /home/hosting_users/finebr/www/ball_bearing/THKBEARING/kr6525.htm on line 28

Warning: main(../top.htm) [function.main]: failed to create stream: No such file or directory in /home/hosting_users/finebr/www/ball_bearing/THKBEARING/kr6525.htm on line 28

Warning: main() [function.main]: Failed opening '../top.htm' for inclusion (include_path='.:/usr/local/lib/php') in /home/hosting_users/finebr/www/ball_bearing/THKBEARING/kr6525.htm on line 28

◀BACK

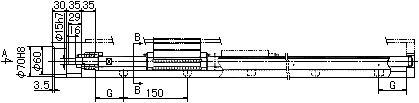

▶LM 가이드 액츄에이터 KR 6525 (카바없음)

KR6525A (롱 블록 1개부착)
KR6525B (롱 블록 2개부착)

니플방향

아우터레일 길이	전장 L₁	KR5520A	KR5520B	H	G	n₁	n₂
아우터레일 길이	전장 L₁	스트로크가능범위	스트로크가능범위	H	G	n₁	n₂
980	1098	810	665	90	40	7	5
1180	1298	1010	865	90	65	8	6
1380	1198	1210	1065	90	90	9	7
1680	1798	1510	1365	40	90	11	9

※KR6525B의 스트로크 가능범위는 블록2개 밀착으로 사용할 때의 수치를 나타낸다.
