◀BACK

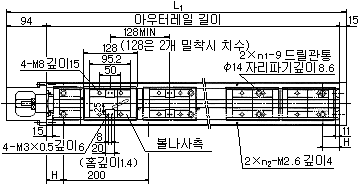

▶LM 가이드 액츄에이터 KR 5520 (카바없음)

KR5520A (롱 블록 1개부착)
KR5520B (롱 블록 2개부착)

니플방향

아우터레일 길이	전장 L₁	KR5520A	KR5520B	H	G	n₁	n₂
아우터레일 길이	전장 L₁	스트로크가능범위	스트로크가능범위	H	G	n₁	n₂
980	1089	826	698	90	40	7	5
1080	1189	926	798	40	15	8	6
1180	1289	1026	898	90	65	8	6
1280	1389	1126	998	40	40	9	7
1380	1489	1226	1098	90	15	10	7

※KR5520B의 스트로크 가능범위는 블록2개 밀착으로 사용할 때의 수치를 나타낸다.
