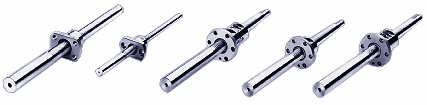

▶THK-정밀 볼나사 (축단 미가공품)

나사축 외경(mm)	φ4∼14
너트 형식	MDK형		MBF형
너트 형식	무예압타입		무예압타입
정도 등급	C3, C5	C7	C3, C5	C7
축방향 클리어런스(mm)	0.005이하(GT)	0.02이하(G2)	0.005이하(GT)	0.02이하(G2)
예압량	-		-

주) 1. 축방향 클리어런스의 ( )안은 축방향 클리어런스 기호를 표시한다.

나사축 외경(mm)	φ16∼50
너트 형식	BIF형		BNFN형		BNF형
너트 형식	예압타입		예압타입		무예압타입
정도 등급	C 5	C 7	C 5	C 7	C 5	C 7
축방향 클리어런스(mm)	0이하(G0)	0이하(G0)	0이하(G0)	0이하(G0)	0.01이하(G1)	0.02이하(G2)
예압량	0.05Ca	0.05Ca	0.05Ca	0.05Ca	-	-

주) 1. 축방향 클리어런스의 ( )안은 축방향 클리어런스 기호를 표시한다.
2. 예압량의 Ca는 기본동정격하중을 표시한다.
