◀BACK

▶볼나사JPF형 `

정압예압타입 JPF형

축방향 클리어런스 0이하





 (1) 나사축과 조합된 너트 형식
JPF : 예압전조볼 나사
 (2) 나사축외경 (mm로 표시)
 (3) 리드 (mm로 표시)
 (4) 회로수 (열 × 권)
 (5) 씰 기호
무기호 : 씰 없음
RR : 양측 라비린스씰 첨부
 (6) 축방향 클리어런스 기호 (0이하)
G0 : JPF형은 전부 0이하
 (7) 나사축전장 (mm로 표시)
 (8) 정도 기호
C7 : 정도 등급 C7
무기호 : 정도 등급 C10
 (9) 전조축기호



▶ 정압예압 전조볼나사

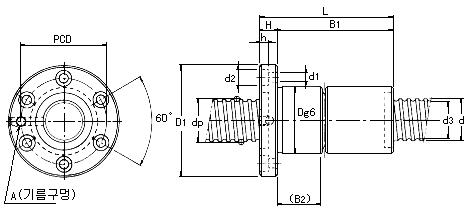

JPF형정압예압전조볼 나사 치수그림





단위 : mm

1kN≒102kgf

호칭형번

나사축
외경
d

리드

볼
중심경
dp

곡경
d3

부하
회로수
열×권

기본정격하중

너트 치수

기름
구멍
A

나사축
관성 모멘트/mm
kg·cm2/mm

Ca
kN

C0a
kN

외경
D

플랜지경
D1

전장
L

H

B1

B2

PCD

d1×d2×h

JPF1404-4

14

4

14.4

11.5

2×1

2.8

5.1

26

46

52

10

42

16.5

36

4.5×8×4.5

M6×1

2.96×10-4

JPF1405-4

5

14.5

11.2

2×1

3.9

8.6

26

46

60

10

50

20

36

4.5×8×4.5

M6×1

2.96×10-4

JPF1605-4

16

5

16.75

13.5

2×1

3.7

8.2

30

49

60

10

50

19.5

39

4.5×8×4.5

M6×1

5.05×10-4

JPF2005-6

20

5

20.5

17.2

3×1

6.0

16.0

34

57

80

11

69

26.5

45

5.5×9.5×5.5

M6×1

1.23×10-3

JPF2505-6

25

5

25.5

22.2

3×1

6.9

20.8

40

66

80

11

69

26

51

5.5×9.5×5.5

M6×1

3.01×10-3

JPF2510-4

10

26.8

20.2

2×1

11.4

24.5

47

72

112

12

100

42

58

6.6×11×6.5

M6×1

3.01×10-3

JPF2805-6

28

5

28.75

25.2

3×1

7.3

23.9

43

69

80

12

68

25

55

6.6×11×6.5

M6×1

4.74×10-3

JPF2806-6

6

28.5

25.2

3×1

7.3

23.9

43

69

90

12

78

35

55

6.6×11×6.5

M6×1

4.74×10-3

JPF3210-6

32

10

33.75

27.2

3×1

19.3

49.9

54

88

135

15

120

53.5

70

9×14×8.5

M6×1

8.08×10-3

JPF3610-6

36

10

37.0

30.5

3×1

20.6

56.2

58

98

138

18

120

53.5

77

11×17.5×11

M6×1

1.29×10-2

JPF4010-6

40

10

41.75

35.2

3×1

22.2

65.3

62

104

138

18

120

53.5

82

11×17.5×11

PT1/8

1.97×10-2
