◀BACK

▶미니츄어 전조볼나사 MTF형

단위 : mm

1kN≒102kgf

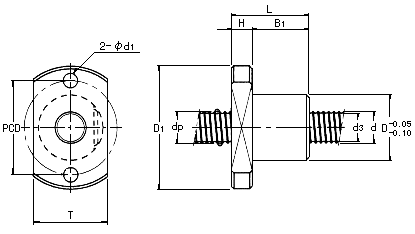

호칭형번	나사축 외경 d	리드	볼 중심경 dp	곡경 d3	부하 회로수 열×권	기본정격하중		강성 K N/μm	너트 치수								축방향 클리어런스	표준 축길이	나사축 관성 모멘트/mm kg·cm²/mm
호칭형번	나사축 외경 d	리드	볼 중심경 dp	곡경 d3	부하 회로수 열×권	Ca kN	C0a kN	강성 K N/μm	외경 D	플랜지경 D1	전장 L	H	B1	PCD	d1	T	축방향 클리어런스	표준 축길이	나사축 관성 모멘트/mm kg·cm²/mm
MTF0601-3.7	6	1	6.15	5.3	1×3.7	0.7	1.2	70	13	30	21	5	16	21.5	3.4	17	0.05	150,250	9.99×10^-6
MTF0802-3.7	8	2	8.3	6.6	1×3.7	2.1	3.8	90	20	40	28	6	22	30	4.5	24	0.05	150,250	3.16×10^-5
MTF1002-3.7	10	2	10.3	8.6	1×3.7	2.3	4.8	110	23	43	28	6	22	33	4.5	27	0.05	200,300	7.71×10^-5
MTF1202-3.7	12	2	12.3	10.6	1×3.7	2.5	5.8	130	25	47	30	8	22	36	5.5	29	0.05	200,300	1.60×10^-4
